1、眾所周知，O形密封圈(以下簡稱O形圈)，大量應用于各種液壓件及液壓系統中。但也許有些人不太注

意到，還有一種和O形圈一樣簡單，卻比O形密封效果更高一籌的固定用密封圈——氟橡膠矩形密封圈(以下簡稱

矩形圈)。

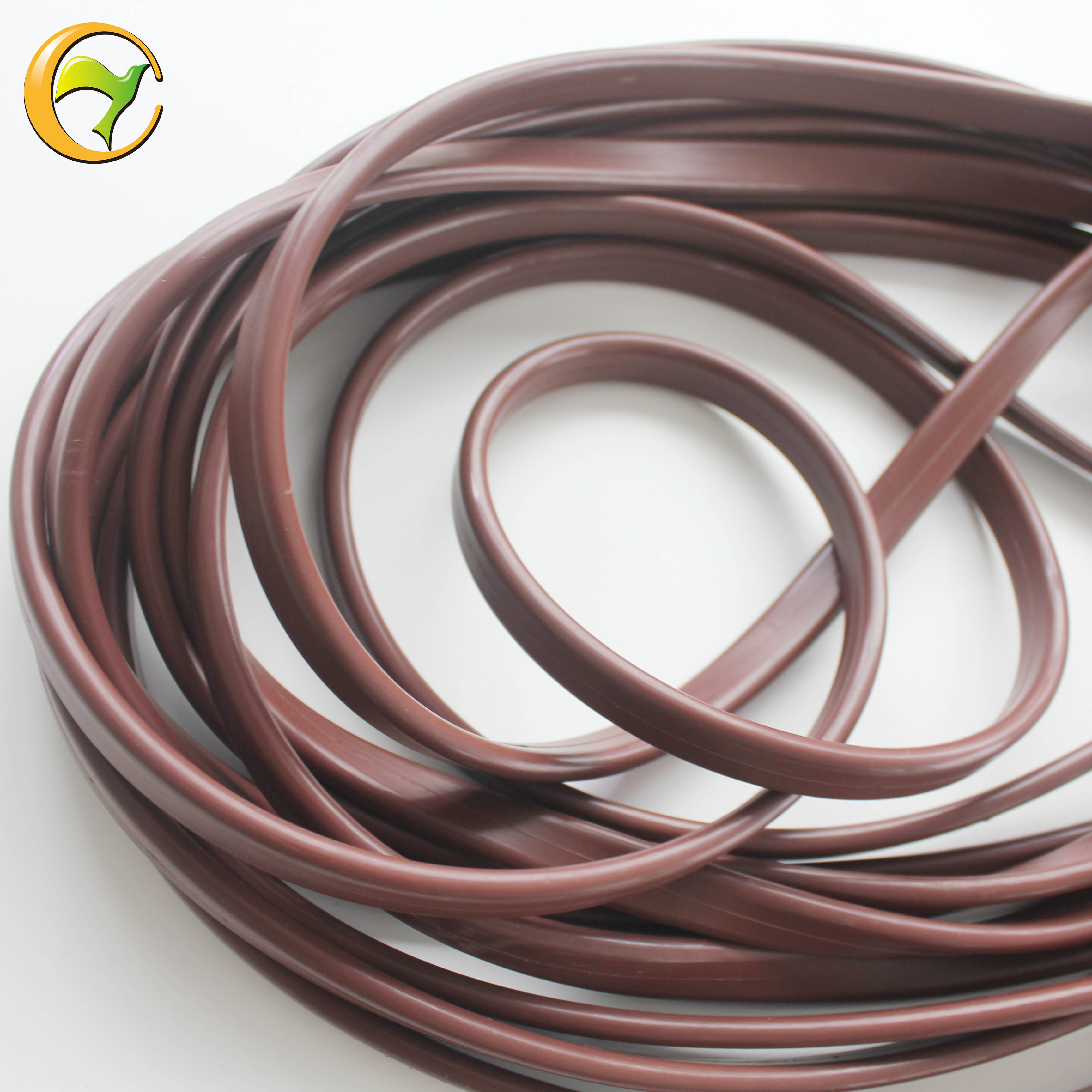

氟橡膠矩形圈的結構輪廓如圖1所示，即其截面為正方形。它可由尺寸精密的彈性管材，切割而成；亦可模壓成

型。其表征尺寸為內徑d1及截面尺寸W。它可以獲得更為均勻的壓力分布，因而在相同的溝槽尺寸中，矩

形圈與0形圈比較，其截面尺寸w 可以減小，如圖所示。它的壓縮率可以降低到8％～ 14％，而0形圈為

12～3O％。

矩形圈和O形圈一樣，是可用于雙向密封的固定密封件。由安裝時所施加的予接觸壓力，使其在徑向和軸

向產生初始的密封性能。這種接觸壓力，因液壓系統壓力而相應加強。這樣就產生了隨液壓系統壓力而

增大的總密封壓力。
